日韩AV高清在线,日本A级毛不卡国产视频欧美一区,av天天拍夜夜拍,亚洲中文综合在线观看

一.  涂裝前地面處理
目的：清理混凝土地面，以保證環氧地坪的附著力。
1.對于有舊油漆地面，如油漆起殼，脫落或與環氧樹脂起反應，則必須全部鏟除或打磨掉，然后進行施工。如該油漆大部分附著力良好，不與環氧樹脂起反應，則先鏟除掉易脫落的部分漆皮，再用打磨機或手持砂紙將舊油漆表面打磨出粗糙作業面，以增強新漆的層間附著力。
2.對于打過蠟的地面，需先用除蠟水清洗或請專業清潔公司除蠟。
3.對于掉在地面的防銹漆、乳膠漆、泡泡糖、瀝青，必須全部鏟除。
4.不太平整、有水泥疙瘩、浮水泥渣地面，先用金剛打磨機打磨，然后吸塵。
5.對于潮濕或部分有水有急需施工的地面要采取吸水擦干，太陽燈照、熱風機吹或煤氣火煙燈噴烤，使其加速地面干燥，以達到施工要求。
6.機械面處理包括金剛打磨機及全自動鋼丸噴砂機。
7.在涂裝前對原地面處理后暴露出來的混凝土缺陷，如凹地、孔洞、蜂窩結構的麻面，可采用環氧砂漿點批，面批修補。
二.底漆涂裝
目的:封閉氣孔,增強結合。
1.修補區域干后方可進行底涂施工；
2.用紙膠帶或塑料薄膜對涂裝區非涂裝部位進行保護（如墻角、柱子、固定設備等）。
3.按照底漆的使用比例，將一定量的組份B倒入組份A中，用手提電動攪拌機攪拌，攪拌時間為2-3分鐘左右，然后用短毛滾筒大面積滾涂，局部的墻角、接口處可用短毛滾筒或刷子涂，根據施工現場溫度確定固化時間（一般需要8-24小時）。待底漆完全固化后，方可進行其它工序。底涂施工要求滾涂均勻，無漏底。
三.環氧地坪中涂涂裝
目的：增強地坪強度，提高表面整度。
1.將中涂A、B兩組份按規定重量混合，用專門手提電動攪拌器以300-500轉/min速度充分攪勻，攪拌時間為3分鐘左右。
2.在清潔好的作業面上，將攪拌好的材料用鏝刀將其大面積批刮在底涂上，局部的墻角、接口處可用小刮刀進行刮涂，要求達到平整無孔洞、無批刀印及磨砂印。
3.根據現場溫度。確定固化時間（一般要求24小時）待中涂完全固化后，再仔細檢查地面有無凹凸處，必要時用角磨機打磨并吸塵，方可進行下面工序。
四.環氧地坪薄涂面涂涂裝
目的：增強美觀性，提高耐磨強度。
1.將薄涂面涂A、B兩組份按重量比混合，用專用手提電動攪拌器以300-500轉/min速度充分攪均，攪拌時間為3分鐘左右。
2.在清潔好的中涂作業面上，用專用的短毛滾筒或毛刷，將面漆材料涂布在地坪上，要求無漏涂、無氣泡、無空鼓等現象。
五.注意事項
1.涂料涂裝以前，地面要徹底清理干凈，否則會影響整個涂裝效果。
2.地坪漆在15℃以上施工時，勿需活化期，甲、乙混合攪勻后，即可施工。但在10℃以下時，需要10-30分鐘活化期，使涂料溫度達到以上15℃方可施工。
3.施工時現場門窗需要密封，作業空間內需要保證無灰塵、雜質等污染物，施工人員必須著裝整潔，保證作業時不產生灰塵，最大限度的減少外界環境產生的污物對面漆表面效果的影響。
4.施工時要特別注意現場防火。
5.施工完成后24小時僅可上人行走。三天內禁止用水濕布清理地坪，漆膜養護時間為7天，7天后可以正常使用。
六.地坪保養 施工結束，把現場交給客戶時，應向客戶提醒如下保養及維護方法，以便能保持地面良好的質量狀態。
1.日常清掃可用柔軟掃帚或抹布清潔,車間內大面積清洗地面時，不要用強化學溶劑(二甲苯、香蕉水等)。一般使用洗滌劑、肥皂液、清水等，用清洗機進行。在沒有清洗機的情況下，可用鋸木粉撤上后再清掃干凈。
2.嚴重污垢時，使用中性清潔劑，用抹布水洗，然后用水清洗、充分干燥，打一層薄蠟。
3.地面濺溢有酸、堿等化學藥品時，應及時用水清洗，如果是調味料、油等則用抹布擦試即可。
4.光滑的涂層可用亮光蠟定期保養，永葆美觀。
5.當該涂料施工完畢后，在保養期內切匆使用，并須加強通風設備及防火措施。
6.地坪使用，生產人員不準穿有鐵釘的皮鞋在上面行走。
7.一切工作器具都須有固定專用車架安放，嚴禁帶有銳角的金屬零件等物件碰撞地面，造成地面涂料損壞。
8.車間內安裝設備等重大物件須用起重機械時，在接觸地面的支撐點應有厚橡皮等軟件材料墊妥，嚴禁用鐵管等金屬在地面上接拖設備。
9.車間內進行電焊等高溫作業時，在電焊火花飛濺到的地方應用石棉布等耐火材料輔墊好，以防燒壞涂料。
10. 一旦地坪有損壞，及時使用涂料修補，以免油污通過損壞處滲透到水泥里，造成大面積涂料脫落。
環氧樹脂薄涂地坪材料明細：

主要材料	臺灣南亞128樹脂
輔助材料	固化劑、流平劑、消泡劑、稀釋劑、石英砂、石英粉、色漿
施工工具	無塵研磨機、手握式小型研磨機、鏝刀、滾筒、毛刷等其它工具。


環氧樹脂薄涂地坪,質量及技術指標.


指標名稱		指標值
干燥時間h	表干	《6
	實干	《24
粘接強度Mpa		》2
怊氏硬度		》80
耐沖擊性，Kg/cm		50通過
耐磨性750/500r，失重，g		《0.02
抗壓強度Mpa		》10
耐酸堿等性能		按國內標準
抗彎強度Mpa		》7
拉申硬度		》9
其他		使用年限8年以上，色差小于1級，無起皮、起泡、露底、機械劃傷，臟污等工程質量問題。

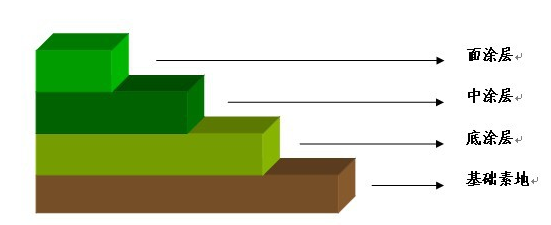

施工剖面圖：
